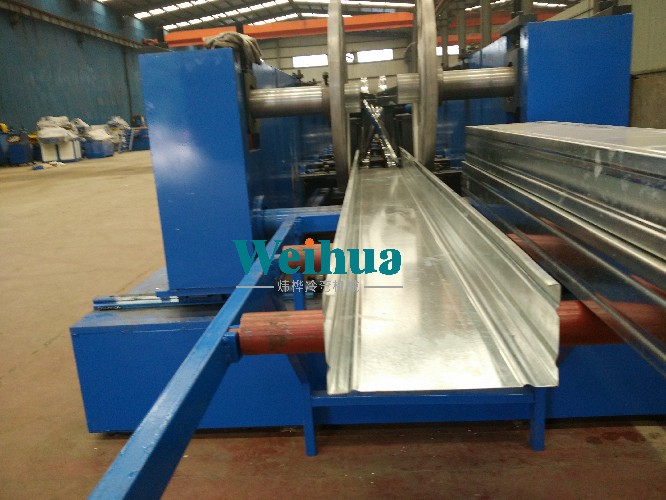

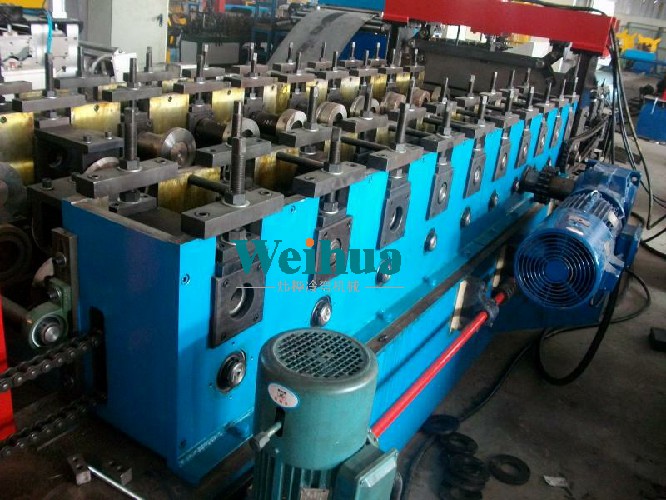

電纜橋架生產線-安裝標準

作者：李國興發布時間：2019-09-19 12:00:35

(1) 電纜橋架應盡可能在將筑物、構筑物(如墻柱梁、樓板等)上安裝。(2) 電纜橋架的總平面布置應做到距離最短有滿足施工安裝、電纜敷設的要求。(3) 梯架或有孔托盤水平敷設時距地面高度不低于2.5m;線槽、無孔托盤局地高度不低于2.2m。但敷設在電氣專用房間(如配電室、電汽豎井、技術層)內除外。(4) 橋架垂直敷設時，在距第1.8m以下部分應加金屬蓋保護，但敷設在電氣裝用房間內是可除外。 (5) 電纜橋架多層敷設時其層間距離一般為:① 橋架上布局頂板或其他障礙物不應小于0.3m。② 電力電纜橋架間距不應小于0.3m。③ 控制電纜橋架間不應小于0.2m。④ 弱點及電纜橋架與電力電纜橋架間不應小于0.5m，如有屏蔽蓋板可減至0.3m。(6) 下列不同電壓不同用途的電纜除因條件限制只能安裝在同一橋架上并采用隔板隔開外，均不應敷設在同一橋架上。① 1kv以上和1kv以下的電纜。② 強電、弱點、控制電纜③ 應急照明燈和其他照明電纜④ 向一級負荷供電的雙路電源電纜(7) 幾組電纜在同一高度敷設時，各相鄰電纜橋架間應考慮維護、檢修的需要，一般不宜小于0.6m。(8) 電纜橋架水平敷設時，支承跨距一般為1.5-3m，垂直敷設時，固定點間距不大于2m。橋架彎曲半徑不小于300mm時，應在距彎曲段與直線段間合處300-600mm的直線段側設一個支撐，當彎曲半徑大于300mm時，還應在彎曲段中部增設一個支吊架。在進出箱、柜和變形縫及丁字接頭的三端500mm內設支撐。(9) 電纜橋架可采用脹管螺栓或預埋鐵件上焊接的方法固定。(10) 纜橋架在穿過墻及樓板時，應采取防火隔離措施。(11) 直線段鋼制電纜橋架超過30m，鋁合金或玻璃鋼制電纜橋架超過15m時，應有伸縮節，其連接宜采用伸縮連接板。電纜橋架跨越建筑物伸縮縫處，應設置伸縮縫或伸縮板。(12)電纜橋架不宜敷設在腐蝕性氣體管道和熱力管道的上方及腐蝕性液體和管道下方，否則應采取防腐隔熱措施。 (13)電纜敷設在線槽內，但在梯架或托盤(指完全封閉)內，不應直接敷設導線。 (14)室內電纜托盤、梯架不應采用具有黃麻或其它易燃材料外護層的電纜，否則在室內及電纜溝、隧道、豎井內側有麻護層的電纜，應剝除麻護層，并對鎧裝加以防腐處理。 (15)電纜在橋架內的填充率，電力電纜不應大于40﹪，控制電纜不應大于50﹪。 (16)電纜或導線在橋架內不應由接頭，接頭應設置在接線箱內。3.現場條件 (1)土建工程過程應全部結束且預留孔洞，預埋件符合設計要求，預埋件安裝牢固，強度合格。 (2)橋架架設沿線模板等設施拆除完畢，場地清理干凈，道路暢通。 (3)室內電纜橋架的安裝已在管道及空調工程施工基本完畢后進行。如需交叉作業，既要做好電氣工程的成品保護，又要執行其它分項工程成品保護措施。(二) 、材質要求1.根據設計要求的規格型號、現場勘察記錄和施工方案編制材料使用計劃，包括各種規格電纜橋架的直線段、彎通、橋架附件及支、吊架等。注意電纜橋架安裝所需的各種材料均需使用鍍鋅材料。2.根據設計要求和現場勘察記錄，編制電纜使用計劃，包括各種規格、型號的電力電纜、控制電纜等。3.電纜橋架的進貨檢驗 (1)橋架產品包裝箱內應有裝箱清單、產品合格證和出廠檢驗報告，并按清單清點橋架或附件的規格和數量。 (2)檢查橋架板材厚度應滿足下列要求: 橋架寬度(㎜) 允許最小厚度(㎜)＜400 1.5400~800 2.0＞800 2.5 (3)橋架外觀檢查測量外形尺寸與標稱型號規格是否一致。熱浸鍍鋅橋架鍍層表面應均勻、無毛刺、過燒、掛灰、傷痕、周部未鍍鋅(直徑2㎜以上)等缺陷，螺紋鍍層應光滑，螺栓擰入。電鍍鋅的鋅層表面應光滑均勻，無起皮、氣泡、花斑、劃痕等缺陷。噴涂應平整、光滑、均勻、不起皮、無氣泡水泡。橋架焊縫表面均勻，無漏焊、裂紋、夾渣、燒穿、弧坑等缺陷。橋架螺栓孔徑在螺桿直徑不大于M16時，可比螺桿直徑大2㎜。同一組內相鄰兩孔間距允許偏差±0.7㎜，任意兩孔間距允許偏差±1㎜。相鄰兩組的端孔間距允許偏差±1.2㎜。(4)檢驗工作完成后，將結果如實存檔。將收集的產品合格證和出廠檢驗報告整理后一并存檔。4. 電線、電纜進貨檢驗(1)供應商應提供每個品種、每種規格電線、電纜的產品合格證和出廠檢測報告。(2)檢查電線、電纜規格型號是否符合設計要求，檢查截面尺寸，絕緣層是否和國家標準。(3)電纜外觀應無扭曲、損壞及漏電現象。(4)對1KV以下電纜，用1KV搖表測線間及對地的絕緣電阻應不低于10mΩ。(5)見楊哦年工作完成后，將結果如實存檔，將收集的產品合格證和出廠檢驗報告整理后一并存檔。
